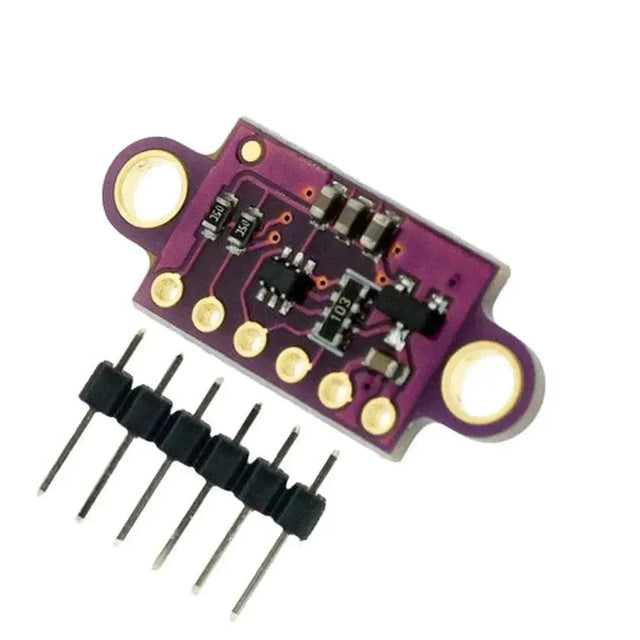

Módulo de tempo de voo VL53L0X

VL53L0X Módulo de sensor de distância de tempo de voo-variando preciso com tecnologia

O VL53L0X Módulo de sensor de tempo de tempo de tempo de tempo pela STMicroelectronics é uma solução compacta e poderosa para medições precisas de distância. Utilizando avançado FlightSense ™ Tecnologia, esse sensor emite pulsos de laser infravermelho e mede o tempo necessário para que as reflexões retornem, funcionando de maneira semelhante aos sistemas Lidar. Isso permite medições de distância precisas até 2 metros com uma alta resolução de 1 mm.

Principais recursos:

• Medição precisa da distância:

  • Mede distâncias até 2 metros com Resolução de 1 mm.
  • Capacidades de variação de alta velocidade para rastreamento de distância em tempo real.

• Tecnologia FlightSense ™:

  • O princípio do tempo de voo (TOF) garante medições precisas e confiáveis.
  • Excelente desempenho em várias condições de iluminação, incluindo a luz solar completa.

• I2C Interface de comunicação:

  • Fácil integração com microcontroladores através da interface I2C padrão.
  • Compatível com ambos 3.3V e 5V Níveis lógicos, simplificando a conectividade.

• Baixo consumo de energia:

  • Ideal para aplicações movidas a bateria com baixos requisitos de energia.
  • Inclui uma entrada de desligamento (Xshut) para controle de economia de energia.

• Compacto e fácil de usar:

  • Pequeno fator de forma: 28 mm x 27 mm x 9mm, perfeito para projetos com restrição de espaço.
  • O design da placa de breakout simplifica prototipagem e integração.

Descrições de pinos:

• Vin: Entrada da fonte de alimentação (2.6V - 5.5V).
• GND: Conexão do solo.
• SDA: I2C Linha de dados para comunicação.
• SCL: I2C Linha de relógio para sincronização.
• Xshut: Entrada de desligamento (ativa baixa) para desligar o sensor.
• VDD: Regulamentado 2,8V Saída, pode alimentar componentes externos, se necessário.

Aplicações:

• Robótica e drones:

  • Sistemas de detecção e prevenção de obstáculos.
  • Aplicações de navegação e mapeamento.

• Reconhecimento de gestos:

  • Displays interativos e sistemas de controle.
  • Interfaces sem toque para eletrônicos de consumo.

• Sensor de proximidade:

  • Portas automáticas, sistemas de segurança e detecção de presença.
  • Controles de iluminação inteligente e sistemas de economia de energia.

• Automação industrial:

  • Detecção de nível em tanques e silos.
  • Detecção de objetos nas linhas de montagem.

Integração fácil com microcontroladores:

O sensor se comunica através da interface I2C, tornando -o compatível com uma ampla gama de microcontroladores como Arduino, Raspberry Pi, STM32 e outros. Sua capacidade de operar em ambos 3.3V e 5V Os níveis lógicos eliminam a necessidade de shifters adicionais de nível de tensão.

Tamanho compacto para projetos versáteis:

Medindo justo 28 mm x 27 mm x 9mm, o módulo VL53L0X é compacto o suficiente para se encaixar em espaços apertados, tornando -o ideal para projetos em que o tamanho é uma restrição.
