De solda é uma habilidade essencial para quem trabalha com eletrônicos, projetos de bricolage ou reparos de circuito. Permite que você crie Conexões fortes e condutoras entre componentes. Seja você iniciante ou procurando melhorar sua técnica, este guia cobre As ferramentas necessárias, técnicas de solda passo a passo e dicas úteis para começar.
1. O que está solda?
A solda é o processo de unir dois componentes de metal derretendo um metal de enchimento (solda) para formar um forte conexão elétrica. É comumente usado em Eletrônicos, montagem de PCB e conexões de arame.
🔹 Tipos de solda:
- Soldagem macia (trabalho eletrônico) - usa solda de baixo ponto de fusão (normalmente Solda à base de estanho sem chumbo).
- Soldagem difícil (soldagem de brasagem e prata) - Usado em encanamento e metalwork, exigindo temperaturas mais altas.
2. Ferramentas essenciais para solda
| Ferramenta | Propósito |
|---|---|
| Ferro de solda | Aquece para derreter a solda e criar conexões elétricas. |
| Suporte de ferro de solda | Segura o ferro de solda quente com segurança quando não estiver em uso. |
| Solda | Liga de metal (normalmente estanho e chumbo ou estanho e prata) que liga os componentes. |
| Fluxo | Limpa e melhora o fluxo de solda para obter melhores juntas. |
| Esponja de solda ou limpador de ponta de latão | Limpa a ponta do ferro de solda. |
| Helping Hands ou PCB titular | Mantém pequenos componentes para mais solda mais fácil. |
| Cortadores de arame e strippers | Apara o excesso de fio e remove o isolamento. |
| Bomba de dessoldação (otário de solda) | Remove a solda se os erros forem cometidos. |
| Tubulação de encolhimento de calor ou fita elétrica | Isola e protege as juntas soldadas. |
3. Escolhendo o ferro de solda e solda certos
A. Tipos de ferro de solda
- Ferro de solda básica - Temperatura fixa, acessível, boa para iniciantes.
- Ferro de solda de temperatura ajustável - Permite o controle sobre o calor (ideal para solda de precisão).

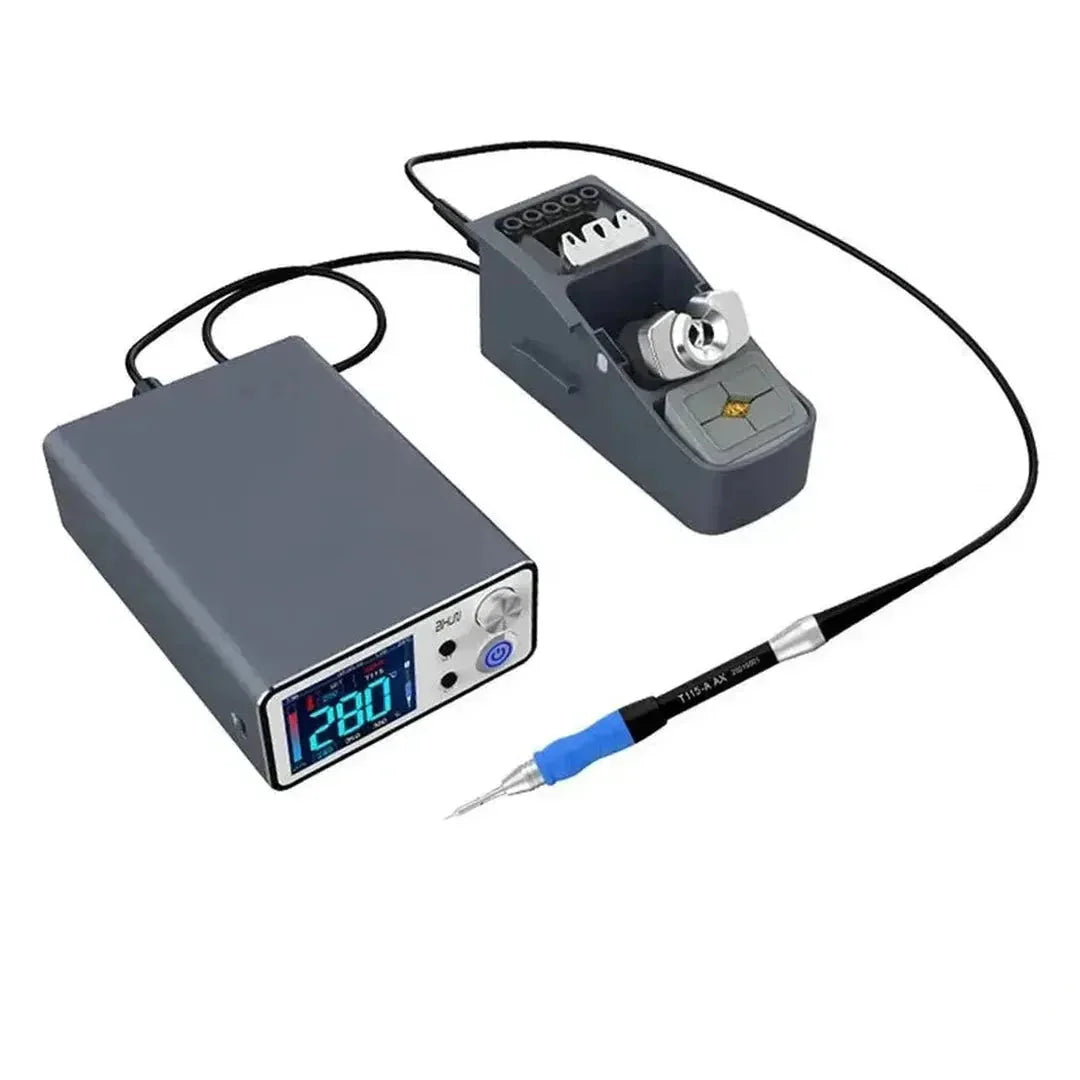

- Estação de solda - Ferramenta avançada com controle de temperatura e recursos de segurança.
💡 Dica: Use a Ferro de solda com temperatura ajustável (300 ° C - 400 ° C) Para um melhor controle.
B. Tipos de solda
- Solda baseada em chumbo (líder de estanho 60/40, SN/PB) - Mais fácil de trabalhar, mas contém chumbo (evite saúde e segurança).
- Solda sem chumbo (Tin-Silver, SN/AG) - Ambientalmente amigável, mas requer maior calor.
💡 Dica: Para iniciantes, use 60/40 solda de core de rosina (estanho/chumbo) à medida que derrete facilmente e flui bem.
4. Guia de solda passo a passo
Etapa 1: Preparando seu espaço de trabalho
✅ Trabalho em um área ventilada para evitar inalar fumaça.
✅ Mantenha um superfície resistente ao calor para segurança.
✅ Ligue o seu ferro de solda e defina -o para 350 ° C (662 ° F).
Etapa 2: Preparando componentes
- Limpe a ponta de ferro de solda Usando uma esponja úmida ou limpador de latão.
- Aplique fluxo para os cabos do componente e as almofadas de solda (para conexões mais limpas).
- Posicione os componentes Usando um suporte de PCB ou mãos ajudantes.
Etapa 3: Fazendo uma articulação de solda
- Aqueça a articulação: Coloque a ponta de ferro de solda no chumbo e na almofada do componente.
- Aplique solda: Alimente a solda para a articulação (não diretamente no ferro).
- Remova e deixe esfriar: Levante o ferro enquanto mantém a articulação estável.
- Verifique se há uma boa junta: A solda deve ser brilhante, suave e em forma de cone.
Etapa 4: Limpando
✅ Aparar com excesso de leads usando cortadores de arame.
✅ Limpe a área soldada com álcool isopropílico para remover o resíduo de fluxo.
5. Erros de solda comuns e como consertá -los
| Erro | Causa | Consertar |
|---|---|---|
| Articulação fria (solda sem graça, fraca) | Calor insuficiente | Reaqueça e adicione nova solda |
| Muito solda (junta de blob) | Excesso de solda aplicada | Use uma bomba de dessolding e reaplique |
| Bridging (curto -circuito) | Solda tocando várias almofadas | Use a trança dessolding para remover o excesso |
| Componentes queimados | Muito calor aplicado | Use a temperatura mais baixa e trabalhe rapidamente |
6. Desolding (corrigindo erros e removendo componentes)
Se você precisar remover as peças soldadas, use estes métodos:
- Bomba de dessoldação (otário de solda) - Sugue solda derretida.
- Dessoldinging Braid (Wick) - absorve a solda derretida quando aquecida.
- Estação de retrabalho de ar quente - Ideal para remover os componentes SMD (montagem na superfície).
💡 Dica: Reaqueça a solda e levanta gentilmente o componente Para evitar danificar o PCB.
7. Técnicas avançadas de solda
✅ Fios de estanho - Counhe os fios com solda antes de conectá -los para melhorar a força.
✅ Solda de montagem na superfície (solda SMD) -usa pinças e um ferro de solda de ponta fina.
✅ Soldando grandes componentes (gerenciamento de calor) - Pré -aqueça grandes peças de metal para garantir a distribuição uniforme do calor.
8. Dicas de segurança para solda
⚠ Trabalhar em uma área bem ventilada ou use um extrator de fumaça.
⚠ Sempre desconecte o ferro de solda Quando não está em uso.
⚠ Use luvas resistentes ao calor Ao trabalhar em componentes de alta temperatura.
⚠ Nunca toque na ponta de ferro de solda diretamente (pode atingir mais de 400 ° C).
⚠ Lave as mãos Depois de manusear a solda, especialmente se usar a solda com chumbo.
9. Projetos de solda prática para iniciantes
🔹 Solda um circuito de LED - Pratique LEDs de solda e resistores a uma PCB.
🔹 Construindo um amplificador de áudio simples - Monte um pequeno kit de amplificador de áudio.
🔹 Reparando um cabo de fone de ouvido quebrado - Corrija a fiação danificada com solda.
🔹 Solda um escudo Arduino - Conecte sensores e módulos a uma placa Arduino.
10. Conclusão
A solda é um habilidade essencial Para quem trabalha em eletrônicos, projetos de bricolage e reparos. Usando o Ferramentas corretas, técnicas adequadas e precauções de segurança, você pode criar conexões elétricas fortes e confiáveis para seus projetos.
💡 Pronto para começar a soldar? Pegue um kit de solda e comece a praticar em uma placa de circuito simples! 🚀
